液化氣儲罐液位計是基于磁耦合原理的直讀式液位儀表，又被稱為磁翻柱液位計或磁翻板液位計。適用于敞開或密閉容器內的液位或界位的測量。根據現行《石油化工儲運系統罐區設計規范》SH/T 3007 第6.3.2條"壓力儲罐液位測量應設一套遠傳儀表和一套就地指示儀表，就地指示儀表不應選用玻璃板液位計。"的要求，磁浮子液位計已經替代玻璃板液位計，成為液位就地指示儀表的理想選擇。
磁浮子液位計產品結構合理，顯示直觀、清晰，并可以選裝液位變送器、液位開關實現信號遠傳功能。該產品已經**應用于石油，化工，電力，冶金，食品，制藥，造紙，水處理等行業的液位測量與液位過程控制中。
磁浮子液位計（磁浮子液位儀）分類：
經濟型磁浮子液位計
高精度型磁浮子液位計
高壓型磁浮子液位計
（4-20MA信號)磁浮子液位計
總線485型磁浮子液位計
可選供電型磁浮子液位計
雙供電型磁浮子液位計
液化氣儲罐液位計簡便易用，具有以下突出特點和優點：
1、以浮子為感測元件，利用磁鋼驅動翻片指示，因此無需能源輔助，
2、通過高密封、防泄漏等技術措施，磁翻板液位即使在低溫、高溫、高壓、強腐蝕等各種惡劣的環境下，也能安全可靠工作。
3、因為磁翻板液位計的兼容性高，所以一直以來在工業生產中都得到了**的應用，是槽、罐等容器液位測量中的理想之選。

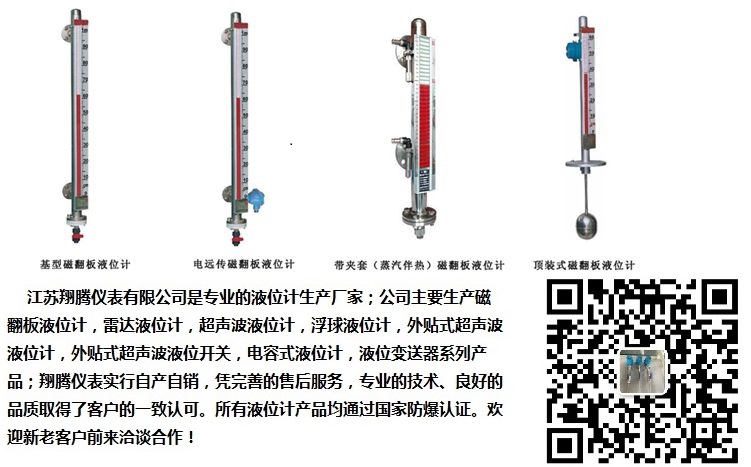

但由于現場工況復雜，在實際測量中，要求有不同型號的磁翻板液位計與之相適應。目前，磁翻板液位計按不同的標準可以分為不同的類型，如標準型、經濟型、塑料型、內襯型、防爆型、保溫型等等。上述不同類型的磁翻板液位計也具有各自不同的特點：
（1）塑料型磁翻板液位計
是常用的防腐型液位計，在相同的量程下，重量約只有標準型磁翻板液位計的1/5，特別方便現場的安裝。塑料型磁翻板液位計適用于電廠化學水處理、污水處理、印染行業，以及對PVC/PP不相溶的其他酸性介質的測量。
（2）經濟型磁翻板液位計
采用304不銹鋼材質，適用于大部分工況與輕微腐蝕性液體的液位測量。經濟適用是其*為突出的特點，浮筒采用直徑51mm的優質無縫不銹鋼管，有效避免了普通管材易泄漏、壽命短、耐壓不足等缺陷，提高了產品的可靠性。
（3）內襯四氟防腐型磁翻板液位計
主要應用于具有較強腐蝕性液體的測量，適用于強酸、強堿、強氧化劑、有機溶劑等介質的測量，在化工、煉油、儲運和水處理等行業應用**。
（4）防爆型磁翻板液位計
適用于易燃易爆環境里，需要電信號遠程傳輸的情況，與磁開關或遠傳變送器相配合，可以實現高低液位的報警動作和對液位實行遠程實時控制。
（5）保溫型磁翻板液位計
可根據用戶的具體情況進行定制，其中包括真空夾套型、蒸汽夾套型、熱水加熱型、夾套冷卻型、電伴熱式保溫型、保溫棉式保溫型等等，適用于測量液體的粘度比較大、冬天易凝固的液體、溫度比較低或比較高的液體介質的測量。
主要技術參數
測量范圍：500～19000mm（更長定制）
準確度：±8mm 特殊要求：±4mm
輸出信號：二線制4～20mA
電源電壓：24V
負載能力：600Ω
功耗：〈1.0W
環境溫度：-40℃～+280℃，特殊型可達450℃
介質溫度：〈200℃
防護等級：IP65
防爆等級：本安型ib II CT4 隔爆型dII BT4
遠傳距離：10Km，敷設電纜其電容、電感不超過0.2μF，5mH
控制報警開關
輸出型式：常開常閉開關信號 報警精度：+10mm
環境溫度：-40～80℃ 工作壽命：≥105次
出線接口：M20?1.5或內螺紋3/4″
連接過程 ：側 裝 式 DN50 PN4.0連接過程 ：側 裝 式 HG20592-97 DN25 PN4.0（或用戶指定）
頂 裝 式 HG20592-97 DN100 PN1.6（根據用戶指定要求）
夾套法蘭 HG20592-97 DN15 PN1.6（根據用戶指定要求）
頂 裝 式 DN100 PN1.6（根據用戶指定要求）
夾套法蘭 DN15 PN1.6（根據用戶指定要求）
遠傳裝置
輸出信號：4～20mA 負載阻抗：350Ω（24VDC時）
供電電源：18～30VDC（額定24VDC） 環境溫度：-40～80℃
相對濕度：≤90%RH 功 耗：0.5W
液化氣儲罐液位計選型：
| XT-UHZ- | 磁翻板液位計 | ||||||||
| 安裝方式 | C | 側裝式 | |||||||
| D | 頂裝式 | ||||||||
| 主體材質 | 1 | 304不銹鋼 | |||||||
| 2 | 316L不銹鋼 | ||||||||
| 3 | 聚四氟乙烯襯里 | ||||||||
| 4 | 其它 | ||||||||
| 壓力 | 工作壓力實際值（單位：MPa） | ||||||||
| 輸出類型 | 1 | 基本型 | |||||||
| 2 | 帶上、下限開關輸出 | ||||||||
| 3 | 帶電遠傳（4~20mA輸出，24V，AC） | ||||||||
| 4 | 帶防爆型遠傳（4~20mA輸出，24V，AC） | ||||||||
| 5 | 帶HART協議型（4~20mA輸出，24V，AC） | ||||||||
| 法蘭標準 | S1：DN20 PN1.6MP a HG25902-97 | ||||||||
| S2：DN25 PN1.6MP a HG25902-97（Sn：實際現場需求） | |||||||||
| 測量范圍 0-6000mm | |||||||||
| 排污閥 | A:321 | ||||||||
| B:304（常用） | |||||||||
| C:316 | |||||||||
| D:PVC | |||||||||
| E:304襯四氟（防腐常用） | |||||||||
| 防爆等級 | 普通型 | ||||||||
| X:本安型ExibBT4 | |||||||||
| 工作溫度℃ | XX | ||||||||
調試、使用與維護：
1、變送器的調試方法
將磁鋼置于液位傳感器的零位處，此時傳感器-下端的干簧管吸合，調整“零位”電位器，使輸出4~20mA；再將磁鋼置于滿量程處，調整“量程”電位器，使輸出為20 mA。如此反復幾次，調試即可完畢。
2、安裝注意事項
（1）液位計安裝時，不允許有任何雜物進入測量管內。
（2）液位計必須垂直安裝在容器側面，浮子裝入測量管時，有磁鋼一端向上，切勿倒置。
3、投入運行注意事項
液位計投入運行時，先慢慢開啟上閥門，然后慢慢打開下閥門，使被測液體緩緩進入測量管內，防止容器內帶壓介質快速沖入測量管內，使浮子急速上升，造成指示管跟蹤不靈。
4、液位計的維護
（1）如被測介質中含有雜質、沉淀物時，應定期清洗測量管和浮子。清洗浮子時，應采用適當清洗劑，切勿敲打或用明火紅燒，以防磁鋼退磁。
（2）液位計經長期使用，特別在高溫條件下長期使用后，如發現指示器跟蹤不靈活，首先應檢查浮子磁鋼的磁場強度，如已退磁，應更換磁鋼或浮子。
5、防爆型產品安裝、使用注意事項
（1）報警器、變送器的選型、安裝和維護必須按照《中華人民共和國爆炸危險場所電氣安全規程》規定執行。
（2）接線盒內外接地必須牢固可靠，接地電阻應≤2Ω。
（3）電氣接線間隙和爬電距離必須≥10mm
（4）報警器、變送器的維護必須切斷電源后開蓋，拆卸過程中，應避免損傷防爆面。維護后，引出線及表蓋必須鎖緊，以防滑脫。
（5）防爆，面不可涂漆，但應涂防銹油。
